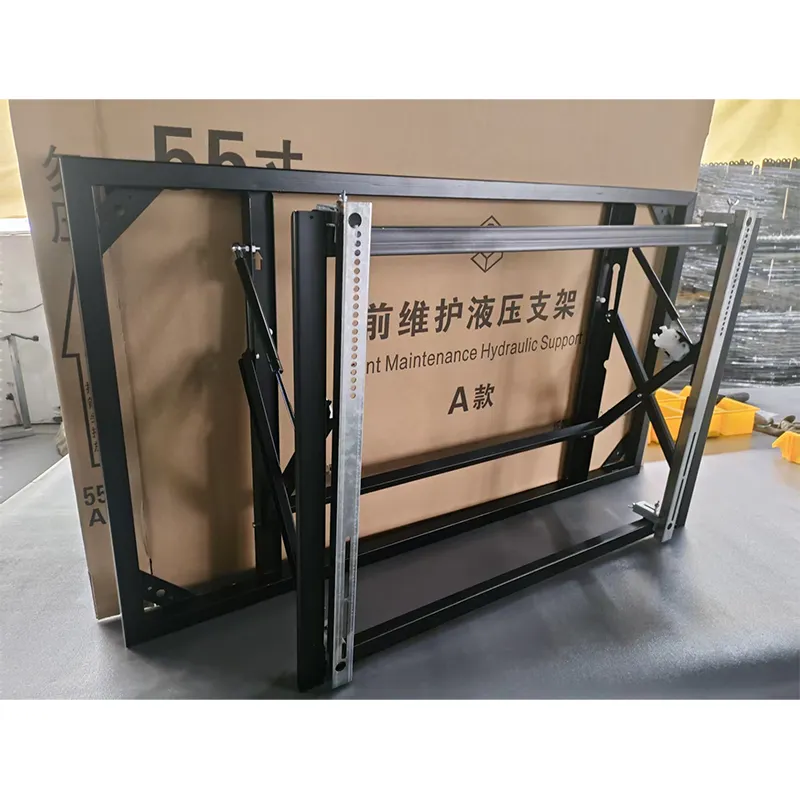

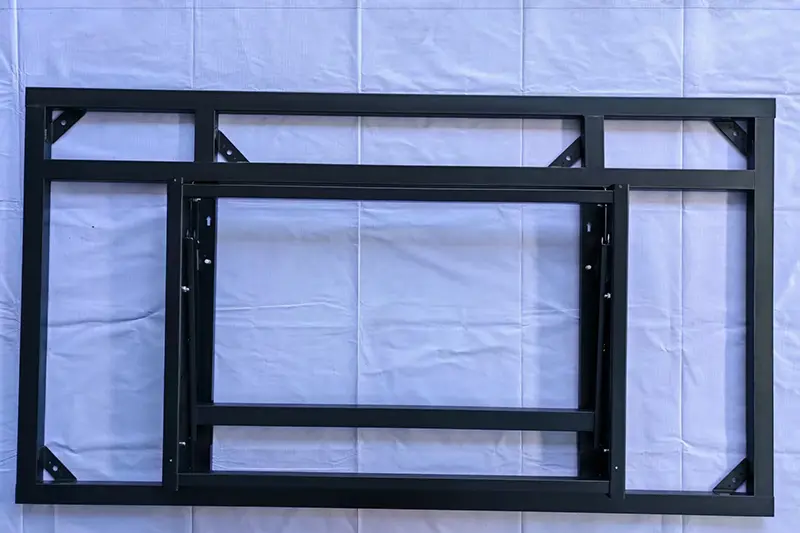

एलसीडी 86-इंच वर्टिकल हाइड्रोलिक ब्रैकेट

86-इंच एलसीडी स्क्रीन की दीवार पर स्थापित ऊर्ध्वाधर स्थापना के लिए कस्टम-निर्मित, एलसीडी 86-इंच ऊर्ध्वाधर हाइड्रोलिक ब्रैकेट 2.5 मिमी मोटी स्टील प्लेट और एक दोहरी हाइड्रोलिक रॉड प्रणाली को गोद लेता है, जो चार-हुक और समर्थन प्लेट लोड-बेयरिंग संरचना, पांच गिरने-रोधी ताले और एक छुपा केबल प्रबंधन डिब्बे के साथ एकीकृत होता है। यह 120 किलोग्राम की अधिकतम भार क्षमता के साथ हाइड्रोलिक पिच समायोजन और तेजी से डिस्सेम्बली का समर्थन करता है, जो बड़े कॉन्फ्रेंस रूम, कमांड सेंटर, डिजिटल प्रदर्शनी हॉल और अन्य में ऊर्ध्वाधर स्क्रीन इंस्टॉलेशन परिदृश्यों के लिए आदर्श है।

मुख्य संरचना एवं सामग्री

1. मुख्य फ़्रेम:

मोटी उच्च शक्ति वाली कोल्ड-रोल्ड स्टील प्लेटें और प्रबलित एल्यूमीनियम मिश्र धातु के ऊपरी भाग, विरूपण-विरोधी प्रदर्शन और बढ़ी हुई भार-वहन क्षमता के लिए एकीकृत रूप से निर्मित

2. हाइड्रोलिक घटक:

बड़ी स्क्रीन को आसानी से उठाने के लिए स्थिर बफरिंग और समान रूप से वितरित असर दबाव के साथ लंबे स्ट्रोक वाले औद्योगिक हाइड्रोलिक सिलेंडर

3. हैंगिंग प्लेट असेंबली:

86-इंच स्क्रीन के लिए विशेष रूप से चौड़ी वीईएसए वर्टिकल हैंगिंग प्लेट, 400×600 और 600×800 सहित मुख्यधारा के छेद पैटर्न के साथ संगत

4. सुरक्षा संरचना:

आकस्मिक ढीलापन रोकने और डिस्प्ले पैनल की सुरक्षा के लिए ट्रिपल एंटी-ड्रॉप लॉक और एंटी-स्लिप शॉक-अवशोषित रबर पैड

5. फिक्सिंग फिटिंग:

समान दीवार तनाव और मजबूत स्थापना के लिए राष्ट्रीय मानक मोटे विस्तार बोल्ट

उत्पाद लाभ

1. बड़े आकार की स्क्रीन के लिए कस्टम संरचना

विशेष रूप से 86-इंच ऊर्ध्वाधर माउंटिंग के लिए अनुकूलित यांत्रिक डिज़ाइन, सार्वभौमिक ब्रैकेट की तुलना में अधिक स्थिर, अच्छी तरह से फिट और सुरक्षित। लंबे समय तक उपयोग के बाद विरूपण से बचने के लिए प्रमुख तनाव बिंदुओं पर मजबूत पसलियों को जोड़ा जाता है।

2. दोहरी हाइड्रोलिक छड़ें-श्रम-बचत और अनावश्यक सुरक्षा

86-इंच की स्क्रीन का वजन बहुत अधिक होता है; एकल हाइड्रोलिक छड़ों को समायोजन के दौरान अतिरिक्त बल की आवश्यकता होती है और तेल रिसाव का खतरा होता है। समानांतर दोहरी छड़ें आसान समायोजन के लिए समान रूप से वितरित डंपिंग प्रदान करती हैं। यदि एक रॉड ख़राब हो जाती है, तो दूसरी अभी भी उच्च सुरक्षा के लिए सहायता प्रदान कर सकती है।

3. पांच-परत विरोधी गिरावट सुरक्षा

संयुक्त मुख्य बकल, सहायक लॉक, एंटी-लिफ्ट बैफल, हाथ से मुड़ने वाले एंटी-लिफ्ट स्क्रू और एंटी-स्लिप रबर पैड, उच्च-फुट-ट्रैफ़िक वाणिज्यिक वातावरण के लिए उपयुक्त।

4. कम संचालन एवं रखरखाव लागत

टूल-मुक्त स्क्रीन हटाना: सुरक्षा कुंडी को अनलॉक करें, हाथ के स्क्रू को मोड़ें और स्क्रीन को ऊपर की ओर उठाएं।

साइड पैनल पर आरक्षित रखरखाव अंतराल: स्क्रीन को हटाए बिना बैक केबल को बनाए रखा जा सकता है।

चुंबकीय केबल प्रबंधन कम्पार्टमेंट: केबल को बिना उपकरण के जोड़ा या बदला जा सकता है।

5. उच्च स्थान उपयोग

दीवार पर लगा ऊर्ध्वाधर डिज़ाइन न्यूनतम क्षैतिज स्थान घेरता है, जो गलियारे, लॉबी और लिफ्ट प्रवेश द्वार जैसे संकीर्ण स्थानों के लिए बिल्कुल उपयुक्त है।

6. विस्तृत अनुप्रयोग सीमा

सम्मेलनों, प्रदर्शनियों, शॉपिंग मॉल, अस्पतालों, सरकारी कार्यालयों, लाइव स्ट्रीमिंग स्टूडियो और अन्य परिदृश्यों पर लागू।

इंस्टालेशन चरण (86-इंच वर्टिकल माउंटिंग के लिए विशेष)

1. दीवार भार क्षमता की जांच करें, ऊर्ध्वाधर केंद्र रेखा को एक स्तर के साथ कैलिब्रेट करें और ड्रिलिंग स्थिति को चिह्नित करें

2. छेद ड्रिल करें, मोटे विस्तार बोल्ट स्थापित करें और ऊर्ध्वाधरता और दृढ़ता सुनिश्चित करने के लिए मुख्य आधार को ठीक करें

3. चौड़ी VESA हैंगिंग प्लेट को 86-इंच स्क्रीन के पीछे मानक छेद पर माउंट करें

4. स्क्रीन को ब्रैकेट क्लैंपिंग स्लॉट के साथ संरेखित करें और इसे धीरे-धीरे लटकाएं; हाइड्रोलिक प्रणाली स्वचालित बीयरिंग और बफरिंग प्रदान करती है

5. ट्रिपल एंटी-ड्रॉप सुरक्षा ताले बांधें और ढीलेपन की जांच करें

6. केबलों को ऊर्ध्वाधर केबल चैनलों में व्यवस्थित करें और ऊंचाई और पिच कोण को समायोजित करें

7. उपयोग में लाने से पहले पूर्ण स्थिरता निरीक्षण करें

लागू परिदृश्य

अक्सर पूछे जाने वाले प्रश्न

Q1: 86 इंच की स्क्रीन भारी होती हैं। क्या ब्रैकेट विरूपण के बिना उन्हें स्थिर रूप से सहारा दे सकता है?

उत्तर: हाँ. सख्त भार-वहन परीक्षण आयोजित किए गए हैं। मुख्य शरीर मुख्य तनाव बिंदुओं पर मजबूत पसलियों के साथ 2.5 मिमी मोटी स्टील प्लेटों का उपयोग करता है, जो 150 किलोग्राम के स्थिर अंतिम भार के तहत कोई विरूपण नहीं दिखाता है। अधिकांश मुख्यधारा 86-इंच वाणिज्यिक स्क्रीन (सोनी, सैमसंग, एलजी, आदि) का वजन 55-70 किलोग्राम है, जो डिज़ाइन लोड सीमा से काफी कम है। हर छह महीने में पेंच की जकड़न की जांच करने की सिफारिश की जाती है।

Q2: एकल छड़ की तुलना में दोहरी हाइड्रोलिक छड़ के क्या फायदे हैं?

ए: दो मुख्य गुण: ①यूनिफॉर्म डंपिंग: भारी 86 इंच की स्क्रीन एकल छड़ से उच्च डंपिंग बल की मांग करती है, जिससे समायोजन श्रम-गहन हो जाता है और तेल रिसाव का खतरा बढ़ जाता है। समानांतर दोहरी छड़ें सुचारू संचालन के लिए तनाव को समान रूप से वितरित करती हैं।②अतिरिक्त सुरक्षा: यदि एक हाइड्रोलिक रॉड विफल हो जाती है, तो दूसरी अभी भी बुनियादी समर्थन प्रदान कर सकती है, एक सुरक्षा सुविधा सिंगल-रॉड डिज़ाइन के साथ उपलब्ध नहीं है।

Q3: क्या स्क्रीन को हटाने के लिए टूल का उपयोग करने की आवश्यकता है?

उत्तर: स्क्रीन को अलग करने के तंत्र के लिए किसी उपकरण की आवश्यकता नहीं है - बस सुरक्षा कुंडी को पलटें और स्क्रीन को उठाने के लिए एंटी-लिफ्ट हैंड स्क्रू को मोड़ें। हालाँकि, 86-इंच स्क्रीन का वजन 55-70 किलोग्राम होता है, इसलिए दो ऑपरेटरों की दृढ़ता से अनुशंसा की जाती है। केबल रखरखाव (उदाहरण के लिए, एचडीएमआई केबल को प्लग/अनप्लग करना) के लिए, आरक्षित साइड रखरखाव अंतराल के कारण स्क्रीन को हटाना अनावश्यक है।

Q4: वायरिंग को छुपाने के बाद नई केबल कैसे जोड़ें?

उत्तर: अत्यंत सुविधाजनक. केबल कम्पार्टमेंट कवर चुंबकीय रूप से स्थिर है और इसे बिना किसी उपकरण के खोला जा सकता है। कवर को खींचकर, तारों को अंदर डालकर और इसे बंद करके केबल जोड़ें या बदलें - स्क्रीन को अलग करने की कोई आवश्यकता नहीं है।

Q5: 86-इंच स्क्रीन इंस्टालेशन के लिए किस प्रकार की दीवार उपयुक्त हैं?

उत्तर: केवल ठोस कंक्रीट की दीवारें या ठोस ईंट की दीवारें ही स्वीकार्य हैं। ड्राईवॉल, हल्की स्टील की दीवारें और खोखले ब्लॉक की दीवारें 86 इंच की स्क्रीन का वजन सुरक्षित रूप से सहन नहीं कर सकती हैं। आपूर्ति किए गए गाढ़े विस्तार बोल्ट विशेष रूप से कंक्रीट और ठोस ईंट की दीवारों के लिए डिज़ाइन किए गए हैं। यदि दीवार का प्रकार अनिश्चित है तो पेशेवर ऑन-साइट निरीक्षण की सलाह दी जाती है।

प्रश्न 6: वास्तविक 86 इंच की स्क्रीन कितनी भारी है, और कितने इंस्टॉलरों की आवश्यकता है?

उत्तर: अधिकांश मुख्यधारा की 86 इंच की व्यावसायिक स्क्रीन का वजन 55-70 किलोग्राम होता है। एक व्यक्ति दीवार के आधार को स्थापित कर सकता है, जबकि स्क्रीन लटकाने के लिए दो श्रमिकों की आवश्यकता होती है (एक स्क्रीन को पकड़े हुए, दूसरा हुक को संरेखित करता है)। व्यक्तिगत चोट से बचने के लिए उपकरण या मशीनरी उठाने की सलाह दी जाती है।
