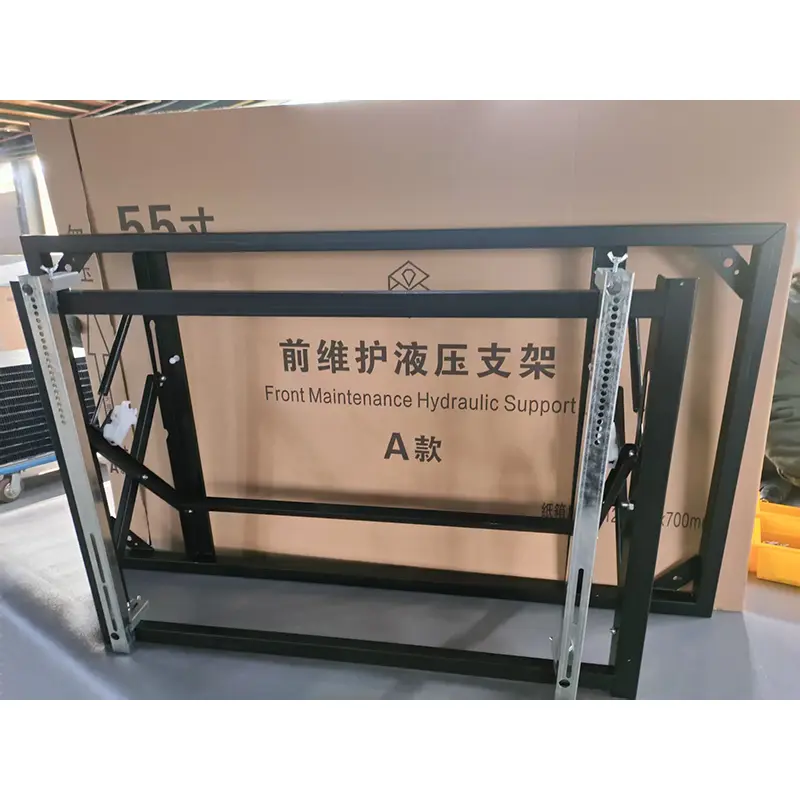

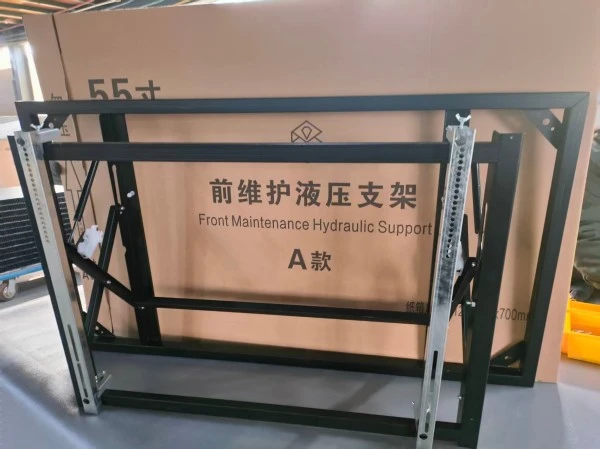

49-इंच वीडियो वॉल ब्रैकेट

यह मॉड्यूलर माउंटिंग सिस्टम विशेष रूप से 49-इंच एलसीडी वीडियो वॉल पैनल के लिए डिज़ाइन किया गया है, जो बड़ी डिस्प्ले वॉल बनाने के लिए कई स्क्रीन का समर्थन करता है। 46-इंच संस्करण की तुलना में, 49-इंच पैनल का वजन अधिक (प्रत्येक 20-30 किलोग्राम) होता है और इसमें पतले बेज़ेल्स होते हैं, जो ब्रैकेट लोड क्षमता और फाइन-ट्यूनिंग परिशुद्धता पर उच्च आवश्यकताएं रखते हैं। मोटी प्रोफाइल और विस्तृत-श्रेणी की फाइन-ट्यूनिंग तंत्र के साथ निर्मित, ब्रैकेट बड़ी वीडियो दीवारों के लिए दीर्घकालिक सपाटता और स्थिरता की गारंटी देता है। यह हाई-एंड कॉन्फ्रेंस रूम, ब्रांड प्रदर्शनी हॉल, सबवे सूचना स्क्रीन, बड़े आयोजनों और अन्य परिदृश्यों के लिए पृष्ठभूमि की दीवारों के लिए आदर्श है।

सामग्री एवं संरचनात्मक विशिष्टताएँ

ठेकेदार इस विशेष 49-इंच ब्रैकेट को क्यों चुनते हैं?

उत्पाद लाभ

1. अल्ट्रा-नैरो बेज़ल 49-इंच पैनल के लिए सटीक गैप एडजस्टमेंट

49-इंच पैनल में आम तौर पर 46-इंच वाले की तुलना में पतले बेज़ेल्स होते हैं और स्प्लिसिंग त्रुटियों के प्रति अधिक संवेदनशील होते हैं। विस्तृत-श्रेणी के बहु-आयामी फ़ाइन-ट्यूनिंग (ऊर्ध्वाधर, क्षैतिज, सामने-पीछे और झुकाव समायोजन) से सुसज्जित, ब्रैकेट निर्बाध, विभाजन-मुक्त दृश्य प्रभावों के लिए 0.5-1.2 मिमी पर अंतराल को स्थिर करता है।

2. दीर्घकालिक निपटान के विरुद्ध उच्च भार क्षमता

एकल पैनल का वजन 30 किलोग्राम तक होता है, और साधारण ब्रैकेट आधे साल के उपयोग के बाद शीर्ष पर आगे की ओर झुक जाते हैं या नीचे की ओर झुक जाते हैं। मल्टी-पॉइंट वितरित लोड संरचना और बॉटम लोड-बेयरिंग सपोर्ट को अपनाते हुए, यह ब्रैकेट≥80 किलोग्राम की सुरक्षित भार क्षमता प्रदान करता है। यह भूकंपीय और कंपन सिमुलेशन परीक्षण पास कर चुका है और 7×24 घंटे के निरंतर संचालन के तहत स्थिर संरचना बनाए रखता है।

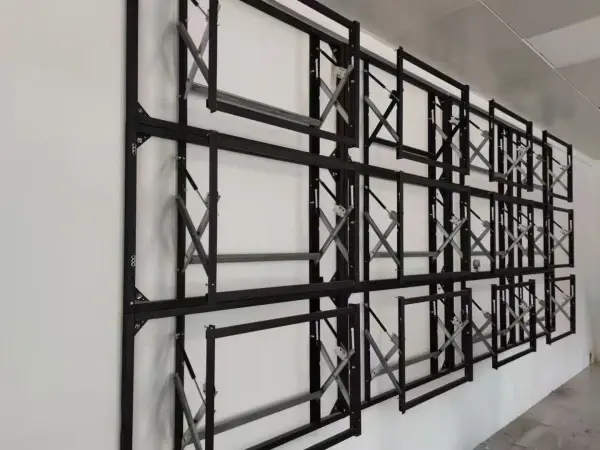

3. क्षैतिज और ऊर्ध्वाधर मिश्रित स्थापना के साथ लचीला लेआउट

मनमाने ढंग से पंक्ति और स्तंभ संयोजन (2×2, 3×3, 3×4, 1×5, आदि) और मिश्रित क्षैतिज/ऊर्ध्वाधर मैट्रिक्स लेआउट का समर्थन करता है। फर्श पर खड़े संस्करण के लिए किसी दीवार ड्रिलिंग की आवश्यकता नहीं है, यह संगमरमर की दीवारों, कांच के विभाजन और अस्थायी स्थापनाओं के लिए उपयुक्त है।

4. स्वतंत्र रखरखाव और तेजी से सिंगल-पैनल हटाना

स्वतंत्र क्लैम्पिंग डिज़ाइन प्रत्येक 49-इंच पैनल को अलग से ठीक करता है। दोषपूर्ण पैनल प्रतिस्थापन और रियर वायरिंग रखरखाव के लिए आसन्न स्क्रीन को हटाने की आवश्यकता नहीं होती है; एकल-व्यक्ति संचालन से रखरखाव समय में 70% की कटौती होती है।

5. साफ और अनुरूप लेआउट के लिए गुप्त वायरिंग

पावर केबल (मजबूत करंट) और एचडीएमआई/ईथरनेट केबल (कमजोर करंट) को अलग करने, सिग्नल हस्तक्षेप से बचने और अग्नि सुरक्षा और सुरक्षा निरीक्षण मानकों को पूरा करने के लिए ब्रैकेट के किनारों और पीछे स्वतंत्र केबल गर्त आरक्षित हैं।

6. विभिन्न प्रकार की दीवारों के लिए दोहरी माउंटिंग मोड

•दीवार पर लगाना: कंक्रीट और ठोस ईंट की दीवारों के लिए, मानक एम10 विस्तार बोल्ट शामिल हैं

•फ्लोर-स्टैंडिंग: गतिविधि केंद्रों, अस्थायी प्रदर्शनी हॉल और संगमरमर की दीवारों जैसे गैर-ड्रिल योग्य स्थानों के लिए वैकल्पिक आधार

स्थापना चरण

दो श्रमिकों की आवश्यकता है; 4-पैनल सेट की स्थापना में लगभग 2-2.5 घंटे लगते हैं

1. योजना डिज़ाइन

पैनल की मात्रा (उदाहरण के लिए 3×4 लेआउट) के आधार पर ब्रैकेट आयाम निर्धारित करें और दीवार या जमीन पर स्थिति रेखाएं चिह्नित करें।

2. मुख्य फ़्रेम स्थापना

(1) दीवार पर स्थापित: 600 मिमी के अंतराल पर एम10 विस्तार बोल्ट के साथ दीवार पर क्षैतिज बीम (प्रति पंक्ति एक) स्थापित करें।

(2) फ़्लोर-स्टैंडिंग: बाएँ और दाएँ कॉलम और निचले क्रॉस ब्रेसिज़ को माउंट करें, एम12 विस्तार बोल्ट के साथ जमीन पर सुरक्षित करें और विकर्ण ब्रेसिज़ के साथ कॉलम को मजबूत करें।

3. हैंगिंग प्लेट्स को पहले से स्थापित करें

क्षैतिज संरेखण सुनिश्चित करते हुए, 49-इंच पैनलों के पीछे वीईएसए छेदों में हैंगिंग प्लेटों को ठीक करें।

4. माउंट पैनल

निचली पंक्ति से शुरू करें, हैंगिंग प्लेट हुक को बीम स्लॉट के साथ संरेखित करें, गाइड ढलानों के साथ स्लाइड करें और नीचे की कुंडी को जकड़ें।

5. परिशुद्धता फाइन-ट्यूनिंग

समान अंतराल और सपाट पैनल सतहों को प्राप्त करने के लिए आपूर्ति किए गए हेक्स रिंच के साथ जैक स्क्रू को समायोजित करें।

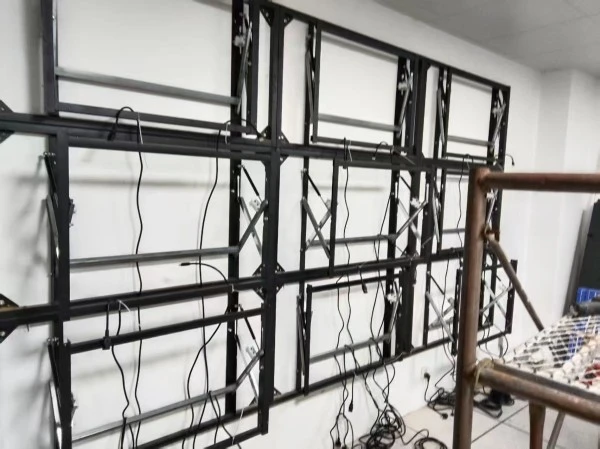

6. केबल प्रबंधन

प्रत्येक पैनल के पीछे समर्पित केबल टाई पॉइंट के साथ, साइड केबल गर्तों के साथ तारों को रूट करें।

7. अंतिम लॉकिंग

सभी इकाइयों के लॉक नट को कस लें और समग्र समतलता का निरीक्षण करें।

अनुप्रयोग परिदृश्य

उत्पाद चयन चार्ट

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या घुमावदार स्प्लिसिंग के लिए 49 इंच का वीडियो वॉल ब्रैकेट बनाया जा सकता है?

ए: मानक मॉडल फ्लैट स्प्लिसिंग के लिए है। कस्टम घुमावदार एडेप्टर आसपास की प्रदर्शनी स्क्रीन के लिए उपलब्ध हैं; अनुरोध पर त्रिज्या पैरामीटर प्रदान करें।

Q2: क्या स्क्रीन लेआउट को स्वतंत्र रूप से समायोजित किया जा सकता है?

उत्तर: हाँ. मॉड्यूलर संरचना अनुकूलन योग्य पंक्तियों और स्तंभों के साथ लचीले संयोजनों का समर्थन करती है।

Q3: क्या एक पैनल को हटाने से पूरी वीडियो वॉल की स्थिरता प्रभावित होगी?

ए: स्वतंत्र क्लैम्पिंग डिज़ाइन यह सुनिश्चित करता है कि एक पैनल को अलग से अलग करने से बाकी संरचना में कोई गड़बड़ी न हो।

Q4: फ़ाइन-ट्यूनिंग के बाद समायोजित अंतराल कितने समय तक सुसंगत रहेगा?

ए: सामान्य उपयोग के तहत, लॉक नट पुन: समायोजन के बिना 6 महीने तक अंतराल परिशुद्धता बनाए रखते हैं; हर छह महीने में निरीक्षण की सिफारिश की जाती है।

Q5: कौन सा अधिक स्थिर है, दीवार पर लगा हुआ या फर्श पर खड़ा हुआ?

उत्तर: दोनों में समान संरचनात्मक ताकत है। चयन दीवार की स्थिति पर निर्भर करता है:

कंक्रीट/ठोस ईंट की दीवारें: दीवार पर लगी हुई (कम लागत)

कांच/संगमरमर/हल्के स्टील की दीवारें: फर्श पर टिकी हुई (दीवार को कोई क्षति नहीं)

•अस्थायी और मोबाइल इंस्टॉलेशन: फ़्लोर-स्टैंडिंग (बार-बार असेंबली और डिससेम्बली)
