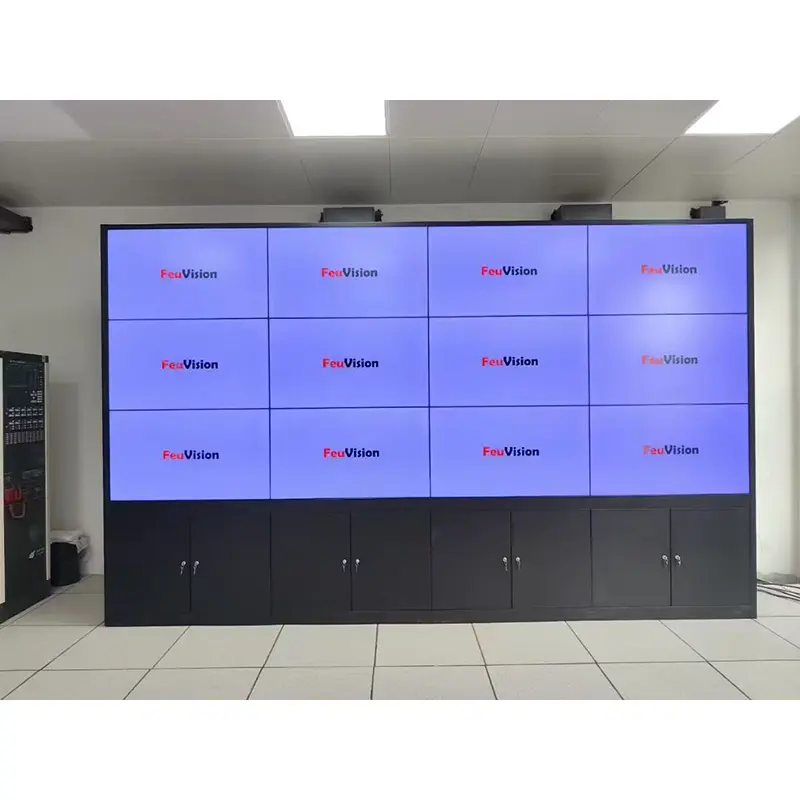

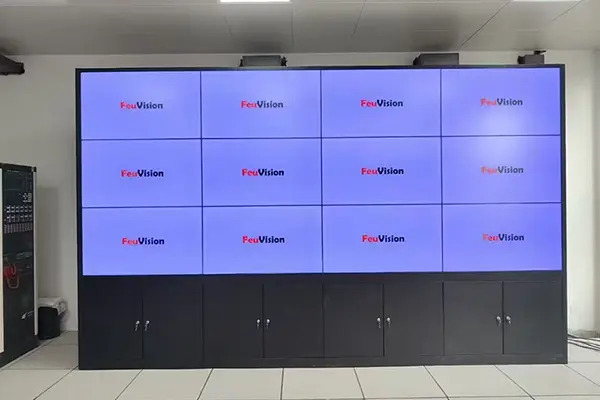

एलसीडी वीडियो वॉल माउंट

एलसीडी वीडियो वॉल माउंट एक मॉड्यूलर मेटल सपोर्ट सिस्टम है जिसे विशेष रूप से एलसीडी वीडियो दीवारों के लिए डिज़ाइन किया गया है, जो सुरक्षा निगरानी, ​​सम्मेलन केंद्र, वाणिज्यिक विज्ञापन और यातायात कमांड सेंटर सहित मल्टी-स्क्रीन स्प्लिसिंग परिदृश्यों में व्यापक रूप से लागू होता है। सटीक फाइन-ट्यूनिंग तंत्र के साथ उच्च शक्ति वाले कोल्ड-रोल्ड स्टील प्लेटों से बना, यह दीवार पर लगे और फर्श पर खड़े इंस्टॉलेशन का समर्थन करता है, प्रत्येक पैनल के लिए स्वतंत्र समायोजन के साथ समान स्प्लिसिंग अंतराल और सपाट समग्र सतह सुनिश्चित करता है। निर्माता द्वारा सीधे आपूर्ति की गई, OEM अनुकूलन उपलब्ध है।

तीन प्रमुख इंजीनियरिंग समस्याओं का समाधान

1. असमान स्प्लिसिंग गैप-6-तरफ़ा ठीक समायोजन, न्यूनतम गैप 0.5 मिमी तक

2. लंबे समय तक शिथिलता-नीचे लोड-असर ब्रैकेट + बहु-बिंदु बल असर, 8 वर्षों के भीतर कोई विरूपण नहीं

3. कठिन रखरखाव- एकल पैनल के लिए स्वतंत्र डिस्सेप्लर, 90 सेकंड के भीतर प्रतिस्थापन

मॉडल चयन मार्गदर्शिका

हमारा एलसीडी वीडियो वॉल माउंट क्यों चुनें?

1. सटीक स्प्लिसिंग गैप नियंत्रण के लिए 6-तरफा ठीक समायोजन

पोस्ट-इंस्टॉलेशन ट्रिमिंग के लिए ऊर्ध्वाधर, क्षैतिज और फ्रंट-बैक 6-वे समायोजन तंत्र से सुसज्जित। यहां तक ​​कि ±5 मिमी दीवार ड्रिलिंग त्रुटियों के साथ, स्प्लिसिंग अंतराल को 0.5-1.5 मिमी तक सीमित किया जा सकता है (स्क्रीन बेज़ल मोटाई पर निर्भर करता है)।

समायोजन रेंज:

•ऊर्ध्वाधर:±8मिमी

•क्षैतिज:±8मिमी

•आगे-पीछे:±5मिमी

2. लचीले लेआउट के लिए मॉड्यूलर फ्रेम

सटीक पोजिशनिंग लैच के साथ स्प्लिट असेंबली फ्रेम समर्थन करता है:

एकल पंक्ति लैंडस्केप लेआउट (1×N)

•बहु-पंक्ति मैट्रिक्स लेआउट (एम×एन)

•पोर्ट्रेट स्क्रीन स्प्लिसिंग (डिजिटल साइनेज के लिए)

•मिश्रित लैंडस्केप और पोर्ट्रेट लेआउट

अधिकतम एकल स्तंभ ऊंचाई: 4 मीटर (लगभग 6 पीसी 46"/ 4 पीसी 55" पैनल)

एक साथ कई कॉलम सेट के माध्यम से असीमित क्षैतिज विस्तार

3. सहज रखरखाव के लिए स्वतंत्र डिसअसेम्बली

प्रत्येक पैनल को अलग-अलग हुक के साथ तय किया गया है। दोषपूर्ण पैनल प्रतिस्थापन या रियर वायरिंग निरीक्षण के लिए:

✅आसन्न स्क्रीन को तोड़ने की कोई आवश्यकता नहीं है

✅90 सेकंड के भीतर एकल-व्यक्ति डिस्सेप्लर

✅समग्र दीवार स्थिरता पर कोई प्रभाव नहीं

4. बॉटम लोड ब्रैकेट सैगिंग को रोकते हैं

एक एकल 55" पैनल का वजन 35 किलोग्राम तक होता है। सामान्य माउंट पूरी तरह से रियर हैंगिंग पर निर्भर करते हैं, लंबे समय तक उपयोग के बाद आगे की ओर झुकने और नीचे की ओर झुकने की संभावना होती है।

यह माउंट क्रॉस बीम पर पैनल के वजन को वितरित करने के लिए बॉटम लोड ब्रैकेट जोड़ता है, जिसमें 80 किलोग्राम की सुरक्षित सिंगल-पैनल लोड क्षमता और 8 वर्षों के भीतर शून्य विरूपण होता है।

5. साफ-सुथरी उपस्थिति के लिए गुप्त केबल प्रबंधन

अलग-अलग मजबूत और कमजोर करंट वायरिंग के लिए फ्रेम में आरक्षित समर्पित केबल रूटिंग चैनल:

एचडीएमआई केबल, नेटवर्क केबल और पावर कॉर्ड पूरी तरह से समाहित हैं

वीडियो वॉल के सामने कोई खुला तार नहीं

अग्नि नियंत्रण एवं सुरक्षा निरीक्षण मानकों के अनुरूप

6. दोहरी स्थापना मोड सभी प्रकार की दीवारों में फिट होते हैं

तकनीकी मापदंड

स्थापना चरण (संदर्भ के लिए दीवार पर लगाए गए)

2 श्रमिकों की आवश्यकता है; 4-पैनल वीडियो वॉल में लगभग 2 घंटे लगते हैं

दीवार पर लगाने के चरण

1. माप और स्थिति: स्प्लिसिंग लेआउट ड्राइंग के अनुसार दीवार पर ड्रिलिंग स्थिति को चिह्नित करें, लेवल गेज के साथ कैलिब्रेट करें

2. क्रॉस बीम ठीक करें: M10/M12 विस्तार बोल्ट के साथ क्षैतिज क्रॉस बीम (प्रति पंक्ति 1) स्थापित करें, अंतर ≤600 मिमी

3. हैंगिंग प्लेट्स को पहले से स्थापित करें: स्क्रीन के पीछे के वीईएसए छेदों में हैंगिंग प्लेटों को ठीक से ठीक करें, क्षैतिज संरेखण सुनिश्चित करें

4. स्क्रीन माउंट करें: निचली पंक्ति से शुरू करें, स्क्रीन हुक को क्रॉस बीम स्लॉट में स्लाइड करें और कुंडी बांधें

5. फाइन-ट्यून स्प्लिसिंग गैप्स: हेक्स रिंच के साथ 6-वे जैकस्क्रू को ≤1.0 मिमी तक संकीर्ण अंतराल पर समायोजित करें

6. केबल प्रबंधन: सभी केबलों को तार के कुंडों में डालें और ढीले-ढाले पेंचों को कस लें

7. पावर-ऑन टेस्ट: चित्र की निरंतरता की जांच करें, पुष्टि के बाद उपयोग में लाएं

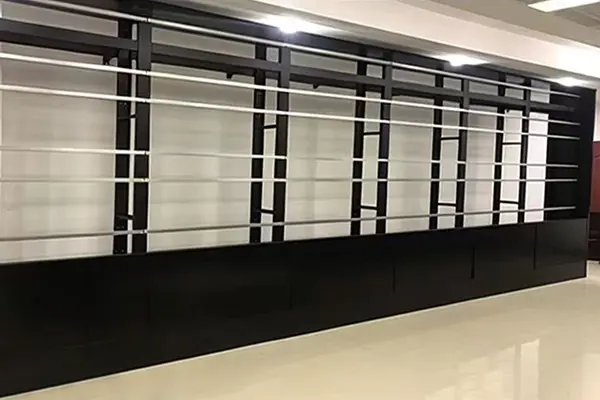

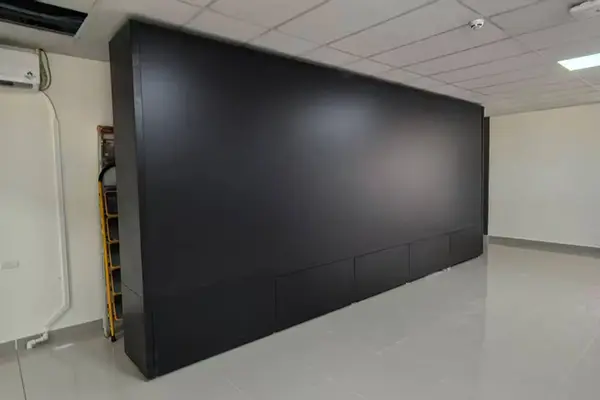

फ़्लोर-स्टैंडिंग स्थापना चरण

1. कॉलम इकट्ठा करें: बाएँ और दाएँ कॉलम को बॉटम क्रॉस ब्रेसिज़ से कनेक्ट करें, एडजस्टेबल फ़ुट पैड स्थापित करें

2. लेवल समायोजन: ऊंचाई समायोजन के लिए फुट पैड को घुमाएं, लेवल गेज के साथ कैलिब्रेट करें

3. विकर्ण ब्रेसिज़ जोड़ें: सुदृढीकरण के लिए 2 मीटर से अधिक ऊंचाई के लिए अनिवार्य विकर्ण ब्रेसिज़

4. स्क्रीन माउंटिंग: वॉल-माउंटिंग प्रक्रिया के चरण 3-5 का पालन करें

5. अंतिम लॉकिंग: सभी कनेक्टिंग बोल्ट को कस लें और परीक्षण के लिए बिजली चालू कर दें

लागू परिदृश्य

पारंपरिक माउंट के साथ तुलना

अक्सर पूछे जाने वाले प्रश्न

Q1: यह माउंट किस आकार के वीडियो वॉल पैनल में फिट बैठता है?

ए: मुख्यधारा 46", 49" और 55" वीडियो वॉल पैनल के साथ संगत। अन्य आकारों (43", 65") के लिए, हमारे समर्पित मॉडल देखें या अनुकूलन के लिए संपर्क करें।

Q2: क्या आंशिक रूप से दोषपूर्ण पैनलों को बदलना परेशानी भरा है?

ए: स्वतंत्र हैंगिंग डिज़ाइन संपूर्ण वीडियो दीवार की स्थिरता को प्रभावित किए बिना एकल पैनलों को अलग-अलग अलग करने की अनुमति देता है।

Q3: क्या माउंट घुमावदार एलसीडी स्प्लिसिंग पैनल में फिट हो सकता है?

उ: मानक वीडियो वॉल माउंट सपाट-संरचित होते हैं। घुमावदार एलसीडी पैनल के लिए घुमावदार एडाप्टर की आवश्यकता होती है। कस्टम घुमावदार हथियार प्रसंस्करण के लिए वक्रता त्रिज्या और स्प्लिसिंग रेडियन प्रदान करें।

Q4: अधिकतम स्क्रीन लोड क्षमता और सुरक्षा कारक क्या है?

ए: डिज़ाइन की गई एकल-पैनल भार क्षमता: 80 किग्रा (विनाशकारी परीक्षण भार≥160 किग्रा), सुरक्षा कारक≥2.0। सबसे भारी मुख्यधारा 55" पैनल लगभग 30 किग्रा, 65" से 45 किग्रा तक है, दोनों ही डिजाइन सीमा से काफी नीचे हैं। फिर भी स्थापना से पहले दीवार या जमीन की वास्तविक भार क्षमता की जांच कर लें।

Q5: दीवार पर लगे और फर्श पर खड़े होने वाले प्रकारों के बीच चयन कैसे करें?

ए:

•कंक्रीट/ठोस ईंट की दीवार→दीवार पर लगी हुई (कम लागत, जगह बचाने वाली)

•कांच/संगमरमर/हल्के स्टील की उलटी दीवार (कोई ड्रिलिंग की अनुमति नहीं)→फर्श पर खड़ी (कोई सजावट क्षति नहीं)

•मल्टी-साइट मोबाइल उपयोग→मोबाइल ट्रॉली माउंट (कैस्टर के साथ)

Q6: क्या यह अन्य ब्रांडों (सैमसंग/एलजी/बीओई) की स्क्रीन के साथ संगत है?

उत्तर: हाँ. वीईएसए माउंटिंग छेद 200×200 मिमी से 800×600 मिमी तक कवर करते हैं, जो बाजार में 95% से अधिक 46-55” वाणिज्यिक वीडियो दीवार पैनलों के साथ संगत है। विशेष छेद पैटर्न के लिए एडाप्टर प्लेट या कस्टम मशीनिंग उपलब्ध है।

हमें क्यों चुनें?

•वीडियो वॉल माउंट निर्माण का 10 वर्षों से अधिक का अनुभव

•ISO9001:2015 गुणवत्ता प्रबंधन प्रणाली प्रमाणन

•पूर्ण इन-हाउस शीट मेटल प्रसंस्करण, छिड़काव और असेंबली के साथ स्व-स्वामित्व वाली फैक्ट्री

•निर्यात अनुभव: यूरोप, अमेरिका, दक्षिण पूर्व एशिया और मध्य पूर्व सहित 30 से अधिक देशों में उत्पाद बेचे गए

•अनुकूलन क्षमता: 3डी ड्राइंग पुष्टिकरण के साथ पूर्ण-प्रक्रिया OEM/ODM समर्थन

•बिक्री के बाद की गारंटी: 24 घंटों के भीतर प्रतिक्रिया, 48 घंटों के भीतर समाधान प्रदान किया जाएगा
