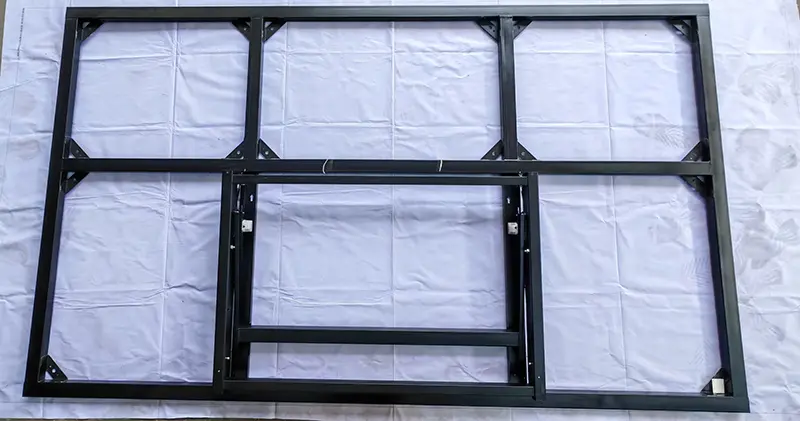

एलसीडी 100-इंच वर्टिकल हाइड्रोलिक ब्रैकेट

एलसीडी 100-इंच वर्टिकल हाइड्रोलिक ब्रैकेट एक अतिरिक्त-भारी-शुल्क समर्थन प्रणाली है जिसे 100-इंच एलसीडी विशाल स्क्रीन (102/105-इंच मॉडल के साथ भी संगत) के लिए डिज़ाइन किया गया है। 98-इंच और छोटी स्क्रीन के लिए ब्रैकेट के विपरीत, एक खाली 100-इंच स्क्रीन का वजन आमतौर पर 130 किलोग्राम से अधिक होता है और लगभग 2.2 मीटर लंबा होता है, जिसे अकेले दीवार माउंटिंग द्वारा सुरक्षित रूप से समर्थित नहीं किया जा सकता है। इस उत्पाद में सहायक दीवार लोड-बेयरिंग और फर्श समर्थन को मिलाकर एक हाइब्रिड संरचना है। अधिकांश ऊर्ध्वाधर भार जमीन पर स्थानांतरित हो जाता है, जबकि दीवार केवल झुकाव को रोकने और स्थिति को ठीक करने का काम करती है।

सामग्री एवं शिल्प कौशल

1. मुख्य फ़्रेम:

उच्च भार क्षमता और विरूपण के बिना मरोड़ प्रतिरोध के लिए मजबूत पसलियों के साथ मोटी और चौड़ी कोल्ड-रोल्ड स्टील प्लेटें।

2. हाइड्रोलिक प्रणाली:

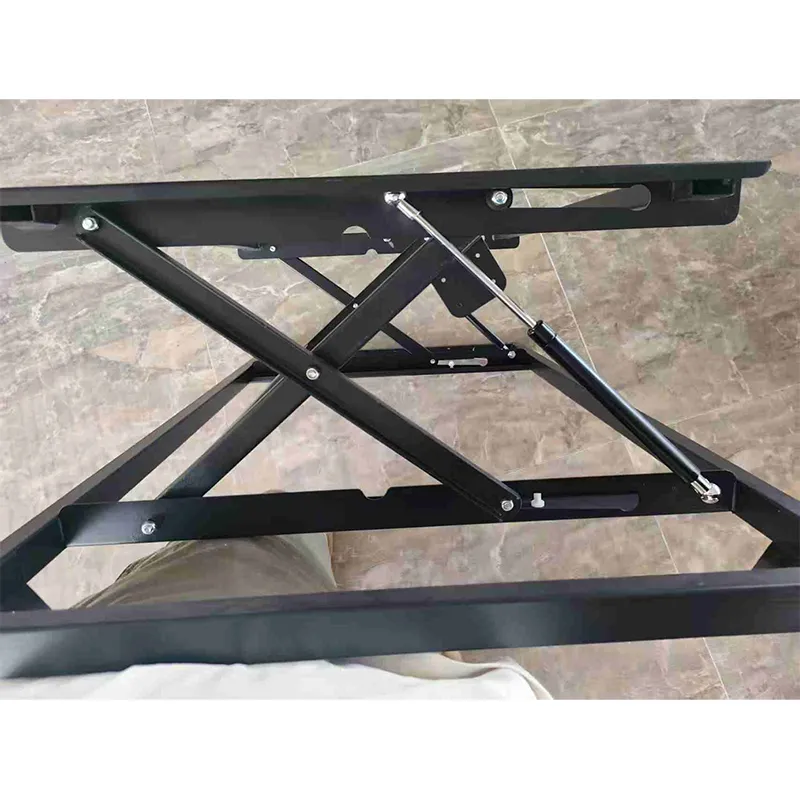

औद्योगिक-ग्रेड दोहरे हाइड्रोलिक डंपिंग घटक समान समर्थन, सुचारू उठाने और मूक बफरिंग प्रदान करते हैं।

3. हैंगिंग प्लेट असेंबली:

100-इंच स्क्रीन के लिए कस्टम चौड़ी वीईएसए वर्टिकल हैंगिंग प्लेट, बड़े आकार के डिस्प्ले के लिए मानक माउंटिंग छेद के साथ संगत।

4. सुरक्षा संरक्षण:

आकस्मिक गिरावट को रोकने के लिए एकाधिक एंटी-फ़ॉल कुंडी और एंटी-स्लिप शॉक-अवशोषित रबर पैड।

5. फिक्सिंग फिटिंग:

मजबूत स्थापना के लिए दीवार के तनाव को समान रूप से वितरित करने के लिए राष्ट्रीय मानक मोटे और लंबे विस्तार बोल्ट।

उत्पाद लाभ

1. विशाल स्क्रीन के लिए अनुकूलित:

100-इंच वर्टिकल माउंटिंग के लिए विशेष रूप से अनुकूलित, यूनिवर्सल ब्रैकेट की तुलना में अधिक स्थिर और अच्छी तरह से फिट।

2. श्रम-बचत हाइड्रोलिक प्रणाली:

स्क्रीन और उसके पोर्ट की सुरक्षा के लिए सरल समायोजन।

3. कम रखरखाव लागत:

पेशेवर तकनीशियनों के बिना त्वरित-डिससेम्बली डिज़ाइन संचालित।

4. जगह की बचत:

न्यूनतम क्षैतिज पदचिह्न के साथ दीवार-आलिंगन ऊर्ध्वाधर डिजाइन, लॉबी, गलियारों और प्रदर्शनी हॉल के लिए आदर्श।

5. व्यापक प्रयोज्यता:

सम्मेलनों, प्रदर्शनियों, शॉपिंग मॉल, अस्पतालों, सरकारी कार्यालयों, मीडिया उद्योगों और बहुत कुछ के लिए काम करता है।

पारंपरिक ब्रैकेट के साथ संचालन और रखरखाव लागत की तुलना

दीवार आवश्यकताएँ और स्थापना विशिष्टताएँ

गंभीर सुरक्षा चेतावनी

100 इंच की स्क्रीन का वजन 90 किलोग्राम से अधिक होता है। अनुचित दीवार प्रकार के कारण स्क्रीन गिर सकती है, जिसके परिणामस्वरूप संपत्ति की हानि और व्यक्तिगत चोट लग सकती है।

अनुमत दीवार प्रकार (सभी आवश्यकताओं को एक साथ पूरा किया जाना चाहिए)

निषिद्ध दीवार प्रकार (स्थापना सख्त वर्जित)

आवश्यक उपकरण और इंस्टॉलरों की संख्या

स्थापना चरण

1. दीवार का निरीक्षण: पुष्टि करें कि दीवार योग्य मोटाई के साथ ठोस कंक्रीट या ईंट की है।

2. स्थिति निर्धारण और अंकन: ऊर्ध्वाधर केंद्र रेखा खींचने और 8 ड्रिलिंग बिंदुओं को चिह्नित करने के लिए लेजर स्तर का उपयोग करें।

3. ड्रिलिंग और छेद की सफाई: बिजली के हथौड़े से 100 मिमी की गहराई पर छेद करें, मलबे को साफ करें और एम10 विस्तार ट्यूब डालें।

4. आधार निर्धारण: दीवार का आधार लगाएं, 8 विस्तार बोल्टों को चरण दर चरण कसें और ऊर्ध्वाधरता की जांच करें।

5. वीईएसए हैंगिंग प्लेट इंस्टालेशन: चौड़ी वीईएसए प्लेट को 100-इंच स्क्रीन के पीछे संलग्न करें (छेद पैटर्न 600×400, 800×600, 900×600 के साथ संगत)।

6. स्क्रीन हैंगिंग की तैयारी: हाइड्रोलिक छड़ों और सुरक्षा कुंडी का निरीक्षण करें; लिफ्टिंग प्लेटफ़ॉर्म को स्थापना ऊंचाई पर समायोजित करें।

7. स्क्रीन को माउंट करें: दो कर्मचारी स्क्रीन उठाते हैं जबकि एक ऑपरेटर हुक को बेस स्लॉट के साथ संरेखित करने और धीरे-धीरे नीचे करने के लिए निर्देशित करता है।

8. सुरक्षा कुंडी लॉक करें: मुख्य बकल, साइड सुरक्षा ताले और हाथ से मुड़े हुए एंटी-टिल्ट स्क्रू को क्रमिक रूप से बांधें।

9. केबल प्रबंधन और समायोजन: केबलों को चुंबकीय केबल डिब्बे में रूट करें और झुकाव कोण को इष्टतम देखने की स्थिति में समायोजित करें।

10. अंतिम निरीक्षण: कोई ढीलापन न होने की पुष्टि करने के लिए स्क्रीन को हिलाएं और सभी कुंडी की जांच करें।

लागू परिदृश्य

कॉर्पोरेट कार्यालय

बड़े सम्मेलन कक्ष स्क्रीन, फ्रंट डेस्क स्वागत डिस्प्ले, कॉर्पोरेट संस्कृति डिस्प्ले दीवारें

वाणिज्यिक प्रदर्शन

मॉल विज्ञापन स्क्रीन, ब्रांड प्रदर्शनी डेमो स्क्रीन, स्टोर डिजिटल पोस्टर स्क्रीन

सरकार एवं सार्वजनिक सेवाएँ

सरकारी हॉलों में सूचना रिलीज़ स्क्रीन, अस्पताल गाइड स्क्रीन, प्रदर्शनी स्थल मार्गदर्शन स्क्रीन

मीडिया और लाइव स्ट्रीमिंग

लघु वीडियो लाइव स्ट्रीमिंग, स्व-मीडिया सामग्री डिस्प्ले, स्टूडियो सूचना स्क्रीन के लिए लंबवत विशाल स्क्रीन

शिक्षा एवं प्रशिक्षण

कैम्पस बुलेटिन स्क्रीन, प्रशिक्षण कक्ष डेमो स्क्रीन, प्रशिक्षण संस्थानों के लिए इंटरैक्टिव डिस्प्ले

अक्सर पूछे जाने वाले प्रश्न

Q1: इस 100-इंच वर्टिकल ब्रैकेट की अधिकतम भार क्षमता क्या है?

ए: मोटी चौड़ी स्टील प्लेटों और दोहरे हाइड्रोलिक समर्थन के साथ निर्मित, इसका अधिकतम भार 130 किलोग्राम तक पहुंचता है, जो सभी प्रकार की 100-इंच बड़ी स्क्रीन के वजन को पूरी तरह से कवर करता है।

Q2: क्या गुरुत्वाकर्षण के केंद्र के आगे की ओर स्थानांतरित होने के कारण लंबवत स्थापित 100 इंच की स्क्रीन आगे की ओर झुक जाएगी?

उत्तर: यह लोड को अंदर की ओर स्थानांतरित करने के लिए पीछे की ओर ऑफसेट लटकती प्लेटों के साथ एक विशेष रियर-बायस्ड गुरुत्वाकर्षण संरचना को अपनाता है, जिससे आगे की ओर झुकाव और किनारे की विकृति समाप्त हो जाती है।

Q3: ऊर्ध्वाधर स्थापना के बाद स्क्रीन और दीवार के बीच की दूरी क्या है?

उत्तर: दीवार का अंतर केवल 60 मिमी-85 मिमी है, साफ-सुथरी, न्यूनतम उपस्थिति के साथ अल्ट्रा-स्लिम और जगह बचाने वाली है।

Q4: क्या परिवहन के दौरान ब्रैकेट के विरूपण का खतरा है?

उत्तर: इसमें परिवहन के दौरान विरूपण से बचने के लिए मजबूत संपीड़न और ड्रॉप प्रतिरोध के साथ एकीकृत मुद्रांकित संरचनात्मक हिस्से, पूर्ण प्रबलित पैकेजिंग और कोने की कठोर सुरक्षा की सुविधा है।

Q5: केबलों को कैसे छुपाएं और बाद में नए तार कैसे जोड़ें?

ए: ब्रैकेट एक अंतर्निर्मित चुंबकीय केबल डिब्बे (60 सेमी डब्ल्यू × 120 सेमी एच × 4 सेमी डी) के साथ आता है जिसमें 4 एचडीएमआई केबल, 2 पावर कॉर्ड और 2 नेटवर्क केबल होते हैं। कवर चुंबकीय रूप से जुड़ा हुआ है और खोलने के लिए उपकरण-मुक्त है। केबल जोड़ने या बदलने के लिए: कवर को खींचकर खोलें, नई केबल अंदर रखें और कवर को बंद कर दें—स्क्रीन हटाना अनावश्यक है।

Q6: क्या इसे क्षैतिज रूप से लगाया जा सकता है? क्या यह क्षैतिज स्तर समायोजन का समर्थन करता है?

उत्तर: यह मॉडल केवल वर्टिकल माउंटिंग का समर्थन करता है, इसकी संरचना वर्टिकल स्क्रीन ग्रेविटी वितरण के लिए अनुकूलित है। यदि क्षैतिज और ऊर्ध्वाधर अभिविन्यास के बीच स्विच करने की आवश्यकता है, तो कृपया हमारा घूर्णन ब्रैकेट खरीदें। क्षैतिज संरेखण के लिए: आधार स्थापना के दौरान लेजर स्तर से अंशांकन करें; स्क्रीन माउंटिंग के बाद ठीक क्षैतिज समायोजन (±2°) उपलब्ध है।

Q7: क्या ब्रैकेट शॉकप्रूफ है और भूकंप-प्रवण क्षेत्रों के लिए उपयुक्त है?

उत्तर: इसने 8 तीव्रता की भूकंप आवृत्तियों का अनुकरण करते हुए कंपन परीक्षण पास कर लिया है, जिसमें कोई स्क्रीन गिरती या ढीली कुंडी नहीं है। छह गुना सुरक्षा लॉक डिजाइन में एंटी-लिफ्ट बैफल्स और एंटी-स्लिप रबर पैड विशेष रूप से कंपन वातावरण के लिए अनुकूलित हैं। यह जापान, ताइवान, चिली, तुर्की और कैलिफ़ोर्निया, संयुक्त राज्य अमेरिका सहित भूकंपीय क्षेत्रों पर लागू है।
