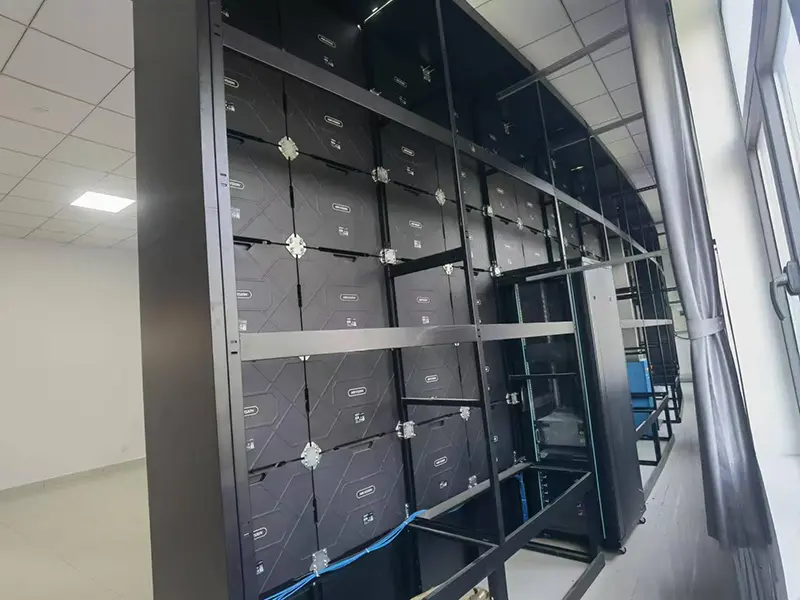

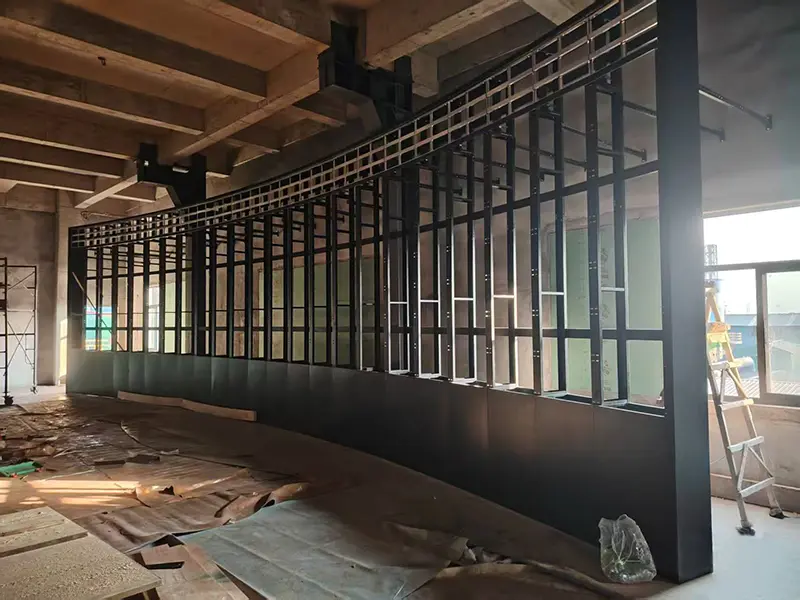

घुमावदार एलईडी स्क्रीन मोबाइल कैबिनेट
शुशी घुमावदार एलईडी स्क्रीन मोबाइल कैबिनेट एक एकीकृत डिजाइन को अपनाता है जो स्क्रीन की घुमावदार सतह पर पूरी तरह से फिट बैठता है, जिसमें विश्वसनीय लोड-बेयरिंग और लचीला परिवहन शामिल है। उच्च शक्ति मिश्र धातु से बना, कैबिनेट लॉक करने योग्य सार्वभौमिक कैस्टर और धूल और खरोंच प्रतिरोध के लिए एक बंद संरचना से सुसज्जित है, जो एक उच्च तकनीक उपस्थिति प्रदान करता है। सीधे कारखाने द्वारा आपूर्ति की गई, यह छोटे परीक्षण आदेशों और बड़े पैमाने पर अनुकूलन का समर्थन करती है, जो प्रदर्शनी हॉल, शॉपिंग मॉल और अस्थायी प्रदर्शनियों सहित घुमावदार स्क्रीन के उच्च आवृत्ति अनुप्रयोग परिदृश्यों के लिए उपयुक्त है।
घुमावदार एलईडी स्क्रीन मोबाइल कैबिनेट एक एकीकृत परिवहन और माउंटिंग सिस्टम है जिसे विशेष रूप से घुमावदार एलईडी डिस्प्ले स्क्रीन या घुमावदार एलसीडी स्प्लिसिंग स्क्रीन के लिए डिज़ाइन किया गया है, जिसका व्यापक रूप से स्टेज रेंटल, ऑटो शो टूर, ब्रांड पॉप-अप स्टोर और आउटडोर संगीत समारोहों जैसे अस्थायी कार्यक्रमों में उपयोग किया जाता है। मानक फ्लैट स्क्रीन ब्रैकेट के विपरीत, घुमावदार स्क्रीन को कई पैनलों और लगातार असेंबली और डिससेम्बली के साथ, स्प्लिसिंग के दौरान आर्क रेडी के सटीक नियंत्रण की आवश्यकता होती है, जो कैबिनेट लोड क्षमता, स्थिति, सुरक्षा और तेजी से सेटअप प्रदर्शन पर सख्त आवश्यकताओं को लागू करती है।
इस उत्पाद में उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु फ्रेम और मॉड्यूलर घुमावदार कनेक्टर हैं। प्रत्येक कैबिनेट घुमावदार पोजिशनिंग कुंडी, त्वरित स्प्रिंग पिन और मूविंग कैस्टर को एकीकृत करता है, जो "संरचना के रूप में कैबिनेट, एक स्क्रीन के लिए एक कैबिनेट, स्प्लिसिंग पर इकट्ठा होने के लिए तैयार" की अवधारणा को साकार करता है।
किराये की कंपनियों को घुमावदार स्क्रीन मोबाइल कैबिनेट की आवश्यकता क्यों है?
|
किराये के उद्योग के दर्द बिंदु |
पारंपरिक ट्रस समाधान |
यह कैबिनेट समाधान |
वार्षिक लागत प्रभाव (50 घटनाओं पर आधारित)
|
|
लंबे समय तक संयोजन और निराकरण का समय |
8 श्रमिक×4 घंटे = 32 कार्य घंटे |
3 श्रमिक×1.5 घंटे = 4.5 कार्य घंटे |
प्रति वर्ष 1,300 से अधिक कार्य घंटों की बचत होती है |
|
उच्च परिवहन लागत |
2×9.6m ट्रक |
1×6.8m ट्रक |
सालाना 50,000-80,000 आरएमबी की बचत होती है |
|
स्क्रीन बम्प क्षति |
एज बम्प दर ~15% प्रति वर्ष |
पूर्ण-परिवेश सुरक्षा, टक्कर दर <3% |
सालाना 30,000-50,000 आरएमबी की बचत होती है |
|
कठिन चाप समायोजन |
बड़ी त्रुटियों के साथ पैनल दर पैनल ऑन-साइट समायोजन पैनल |
±0.5° परिशुद्धता के साथ अंतर्निर्मित चाप स्थिति |
डिबगिंग समय में 70% की कटौती |
|
कर्मचारियों के लिए उच्च कौशल आवश्यकताएँ |
प्रोफेशनल असेंबली टीम अनिवार्य |
1 घंटे की ट्रेनिंग के बाद सामान्य कर्मचारी दक्ष हो जाते हैं |
श्रम लागत 40% कम हुई |
उत्पाद लाभ
1. 3×उच्च असेंबली दक्षता-प्रति दिन एकाधिक कार्यक्रम
पारंपरिक प्रक्रिया:
ट्रस सेटअप (1.5 घंटे)→स्क्रीन हैंगिंग (1 घंटे)→आर्क समायोजन (1 घंटे)→वायरिंग (0.5 घंटे)→कमीशनिंग (0.5 घंटे) = कुल 4.5 घंटे
कैबिनेट प्रक्रिया:
कैबिनेट स्प्लिसिंग (0.5 घंटे)→स्क्रीन एम्बेडिंग (0.5 घंटे)→फास्टनर लॉकिंग और वायरिंग (0.5 घंटे) = कुल 1.5 घंटे
प्रति इवेंट 3 घंटे की बचत होती है, जिससे प्रतिदिन 2-3 इवेंट के लिए सेटअप और टियरडाउन और उच्च उपकरण टर्नओवर सक्षम होता है।
2. 50% से अधिक कम परिवहन लागत - प्रति ट्रक 2-3 गुना अधिक स्क्रीन
प्रत्येक कैबिनेट टाइट स्टैकिंग के लिए एक नियमित आयत है। बिखरे हुए पारंपरिक समाधानों (अलग स्क्रीन, ट्रस और केबल) की तुलना में:
|
तुलना मद |
पारंपरिक समाधान |
हमारा कैबिनेट समाधान |
|
ट्रक की जगह पर 100㎡घुमावदार स्क्रीन का कब्जा है |
लगभग 60 घन मीटर |
लगभग 20-30 घन मीटर |
|
आवश्यक ट्रकों की संख्या |
2×9.6m ट्रक |
1×6.8m ट्रक |
|
लोडिंग समय |
1.5 घंटे |
30 मिनट |
3. ऑन-साइट एडजस्टेबल आर्क-मल्टी-सीन संगतता
कैबिनेट विभिन्न आकृतियों के लिए ऑन-साइट आर्क समायोजन का समर्थन करता है:
•सपाट दीवार (0° चाप)
घुमावदार दीवार (समायोज्य त्रिज्या R2-R10)
•एस-आकार की दोहरी घुमावदार सतह
•गोलाकार/अर्ध-गोलाकार रैप-अराउंड स्क्रीन
•लहर के आकार का रचनात्मक मॉडलिंग
लागू परिदृश्य: ऑटो शो (विभिन्न कार मॉडलों के लिए कस्टम आर्क्स), कॉन्सर्ट (कस्टम स्टेज डिज़ाइन), प्रेस कॉन्फ्रेंस (ब्रांड-एक्सक्लूसिव कर्व्स)।
4. 2-3 श्रमिकों द्वारा संचालित-कम श्रम निर्भरता
पारंपरिक घुमावदार स्क्रीन सेटअप के लिए फोर्कलिफ्ट/स्कैफोल्ड ऑपरेटर, ट्रस असेंबलर, स्क्रीन हैंगर और वायरिंग इंजीनियरों की आवश्यकता होती है।
इस कैबिनेट में आसान सपाट-जमीन संचलन और कैबिनेट के बीच टूल-फ्री त्वरित पिन कनेक्शन के लिए साइलेंट बॉटम यूनिवर्सल कैस्टर की सुविधा है। केवल 2-3 कर्मचारी ही पूरी घुमावदार दीवार को जोड़ने और तोड़ने का काम पूरा कर सकते हैं।
5. पूर्ण-परिवेश संरक्षण-स्क्रीन क्षति दर में 80% की गिरावट
किराये की फर्मों के लिए छिपी हुई प्रमुख लागत: टूटे हुए स्क्रीन किनारे और क्षतिग्रस्त मॉड्यूल।
परिवहन के दौरान कैबिनेट स्क्रीन को पांच तरफ से लपेटता है (केवल डिस्प्ले सतह खुली होती है) जिसमें कोई उभरा हुआ किनारा नहीं होता है। एलईडी मॉड्यूल को बिना अलग किए कैबिनेट के अंदर मरम्मत किया जा सकता है। वैकल्पिक टक्कर-रोधी कॉर्नर बंपर उपलब्ध हैं।
परीक्षण डेटा: वार्षिक क्षति दर ~15% (पारंपरिक) से गिरकर 3% से कम हो गई है।
6. मेनस्ट्रीम रेंटल स्क्रीन के साथ संगत
पूर्व-ड्रिल किए गए छेद अधिकांश व्यावसायिक किराये वाली एलईडी स्क्रीन में फिट होते हैं:
मानक P2.6/P3.9/P4.8/P5.9 किराये के पैनल; 500×500 मिमी / 500×1000 मिमी मानक कैबिनेट; घुमावदार एलसीडी स्प्लिसिंग स्क्रीन (प्रति वक्रता त्रिज्या अनुकूलन योग्य)।
OEM अनुकूलन: कटआउट और क्लैम्पिंग स्थिति को क्लाइंट स्क्रीन विनिर्देशों के अनुरूप बनाया जा सकता है।
सामग्री एवं संरचनात्मक पैरामीटर
|
पैरामीटर |
विनिर्देश |
|
मुख्य सामग्री |
उच्च शक्ति एल्यूमीनियम मिश्र धातु (6061-टी6) / वैकल्पिक मोटी शीट धातु |
|
सतह का उपचार |
मौसम प्रतिरोधी इलेक्ट्रोस्टैटिक प्लास्टिक छिड़काव / ऑक्सीकरण सैंडब्लास्टिंग (काला, चांदी या कस्टम रंग)
|
|
संगत स्क्रीन प्रकार |
घुमावदार किराये वाली एलईडी स्क्रीन / घुमावदार एलसीडी स्प्लिसिंग स्क्रीन |
|
एकल कैबिनेट आकार |
स्क्रीन विशिष्टताओं के अनुसार अनुकूलित (मानक: 500×500×150 मिमी / 500×1000×150 मिमी) |
|
एकल कैबिनेट वजन |
~15-25 किग्रा; ~35-50 किग्रा स्क्रीन के साथ स्थापित |
|
आर्क समायोजन रेंज |
R2-R10 (कस्टम ऑर्डर पर छोटी/बड़ी त्रिज्या उपलब्ध) |
|
आर्क समायोजन परिशुद्धता |
±0.5° |
|
कनेक्शन विधि |
त्वरित स्प्रिंग पिन + घुमावदार पोजिशनिंग लैच (टूल-मुक्त) |
|
ढलाईकार विशिष्टताएँ |
4/5-इंच हाई-इलास्टिक पीयू साइलेंट कैस्टर (2 ब्रेक के साथ) |
|
स्टैकिंग विधि |
चुस्त नियमित स्टैकिंग, अधिकतम। 4 परतें ऊंची |
|
गर्मी अपव्यय डिजाइन |
साइड/रियर वेंटिलेशन स्लॉट, वेंटिलेशन क्षेत्र≥कैबिनेट सतह क्षेत्र का 10% |
|
सुरक्षा रेटिंग |
IP20 (इनडोर) / वैकल्पिक IP43 (सेमी-आउटडोर) |
|
रंग |
काला, चांदी, सफेद, कस्टम रंग- |
स्थापना चरण
2-3 श्रमिकों द्वारा संचालित; 20㎡घुमावदार स्क्रीन को स्थापित होने में लगभग 1.5 घंटे का समय लगता है
1. साइट की तैयारी
जमीन को साफ और समतल करें, पूर्णता की जांच करने के लिए अलमारियाँ, कनेक्टर्स और कैस्टर को खोलें और गिनें।
2. कैबिनेट विभाजन
कैबिनेट को डिज़ाइन किए गए चाप के अनुसार क्रमिक रूप से विभाजित करें, घुमावदार स्थिति पायदानों को संरेखित करें, त्वरित पिन डालें और कनेक्टिंग स्क्रू को कस लें। स्थिति कुंडी बार-बार माप के बिना स्वचालित रूप से आर्क को संरेखित करती है।
3. ढलाईकार स्थापना
कैबिनेट पलटें, प्रति यूनिट 4 साइलेंट कैस्टर लगाएं, फास्टनरों को लॉक करें, सुचारू गति का परीक्षण करें और स्थिर लॉकिंग की पुष्टि के लिए ब्रेक लगाएं।
4. स्क्रीन एंबेडिंग
आंतरिक पोजिशनिंग स्लॉट के साथ घुमावदार स्क्रीन को संरेखित करने और पूरी तरह से जगह पर लाने के लिए सक्शन कप या दो-व्यक्ति लिफ्टिंग का उपयोग करें।
5. लॉक और सुरक्षित करें
सभी तरफ स्क्रीन फास्टनरों को कस लें, नियमित मोड़ों के लिए स्क्रीन आसंजन की जांच करें, कोई ढीलापन या अंतराल न हो।
6. केबल प्रबंधन
बिजली और सिग्नल केबलों को गर्मी अपव्यय क्षेत्रों से दूर पूर्व-निर्धारित वायरिंग गर्तों के माध्यम से बड़े करीने से रूट करें। साइड केबल छेद अंतर-कैबिनेट तारों को सीधे गुजरने की अनुमति देते हैं।
7. अंतिम स्थिति और लॉक
अलमारियाँ को निर्दिष्ट प्रदर्शन स्थानों पर धकेलें और फिसलने से रोकने के लिए सभी कैस्टर ब्रेक लगाएँ।
8. पावर ऑन एवं कमीशनिंग
स्क्रीन डिस्प्ले का परीक्षण करने के लिए पावर ऑन करें, संरचनात्मक स्थिरता और वेंटिलेशन का निरीक्षण करें, फिर डिबगिंग पास होने पर तैनात करें।
लागू परिदृश्य
|
परिदृश्य |
विशिष्ट आर्क |
अनुशंसित कैबिनेट विशिष्टता |
मुख्य विचार |
|
संगीत कार्यक्रम/संगीत समारोह |
R3-R5 |
500×500मिमी |
फास्टसेटअप, कंपन प्रतिरोध, स्टैकेबल परिवहन
|
|
ऑटो रोड शो / नई कार लॉन्च इवेंट |
R4–R8 (प्रति वाहन चर) |
500×1000मिमी |
समायोज्य चाप, उच्च तकनीक उपस्थिति |
|
कॉर्पोरेट वार्षिक समारोह/उत्पाद लॉन्च सम्मेलन |
R5-R10 |
500×500मिमी |
लचीला मॉडलिंग, तेजी से संयोजन और फाड़ना |
|
आउटडोर पॉप-अप स्टोर |
समतल या हल्का वक्र |
500×500मिमी |
वैकल्पिक वॉटरप्रूफिंग, एकल-व्यक्ति गतिशीलता |
|
प्रदर्शनियाँ एवं व्यापार मेले |
प्रदर्शनियाँ एवं व्यापार मेले |
500×1000मिमी |
चुस्त स्टैकिंग, कम परिवहन लागत |
|
टीवी स्टूडियो/विभिन्न प्रकार के शो |
R6-R10 |
कस्टम आकार |
साइलेंट कैस्टर, उत्कृष्ट ताप अपव्यय |
पारंपरिक ट्रस समाधानों के साथ पूर्ण तुलना
|
तुलना मद |
पारंपरिक ट्रस + हैंगिंग स्क्रीन समाधान |
घुमावदार स्क्रीन मोबाइल कैबिनेट समाधान |
अंतर |
|
असेंबली का समय (20㎡) |
4.5 घंटे |
1.5 घंटे |
3×तेज़ |
|
निराकरण का समय |
2.5 घंटे |
1 घंटा |
2.5×तेज |
|
आवश्यक स्टाफ |
6-8कर्मचारी |
2-3 श्रमिक |
60% श्रम में कमी |
|
परिवहन स्थान पर कब्ज़ा |
बेसलाइन 100% |
30-50% |
50-67% जगह की बचत हुई |
|
वार्षिक स्क्रीन क्षति दर |
15-20% |
<3% |
80% क्षति में कमी |
|
आर्क समायोजन परिशुद्धता |
±2° (दृश्य अनुमान) |
±0.5°(स्थिति कुंडी) |
4×उच्च परिशुद्धता
|
|
फोर्कलिफ्ट/मचान की आवश्यकता है |
हाँ |
नहीं (अंतर्निहित कैस्टर) |
किसी अतिरिक्त उपकरण की आवश्यकता नहीं |
|
प्रति आयोजन व्यापक लागत |
बेसलाइन 100% |
~40-50% |
लागत में 50-60% की कटौती |
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या घुमावदार एलईडी स्क्रीन मोबाइल कैबिनेट विभिन्न त्रिज्या की घुमावदार स्क्रीन में फिट हो सकते हैं?
ए: मानक वाणिज्यिक घुमावदार डिस्प्ले स्क्रीन के साथ संगत; आंतरिक क्लैंपिंग आकार को विशेष विशिष्टताओं के लिए अनुकूलित किया जा सकता है।
Q2: क्या लंबे समय तक बंद उपयोग से उपकरण के ताप अपव्यय पर असर पड़ेगा?
उत्तर: ओवरहीटिंग विफलताओं से बचने के लिए सुचारू वायु परिसंचरण के लिए कई वेंटिलेशन स्लॉट आरक्षित हैं।
Q3: क्या चलते समय स्क्रीन हिलेगी या टकराएगी?
ए: मजबूत आंतरिक सीमित फिक्सिंग संरचना और पूर्ण कैबिनेट रैपिंग स्थानांतरण के दौरान स्क्रीन क्षति को रोकती है।
Q4: क्या कैबिनेट भारी है? क्या एक व्यक्ति इसे हिला सकता है?
ए: चिकने कैस्टर मानक आकारों के लिए एकल-व्यक्ति की आवाजाही और स्थिति को सक्षम करते हैं।
त्वरित चयन संदर्भ
|
नमूना |
संगत स्क्रीन प्रकार |
एकल कैबिनेट आकार |
आर्क रेंज |
कॉस्टर |
सुरक्षा रेटिंग |
लागू परिदृश्य |
|
एआरसी-एलईडी-एस |
किराये की एलईडी स्क्रीन (500×500मिमी)（500×500मिमी） |
520×520×150मिमी |
R3-R10 |
4-इंच पीयू कैस्टर |
आईपी20 |
संगीत कार्यक्रम, प्रेस कॉन्फ्रेंस |
|
एआरसी-एलईडी-एल |
किराये की एलईडी स्क्रीन (500×1000 मिमी) |
520×1020×150मिमी |
R3-R10 |
4-इंच पीयू कैस्टर |
आईपी20 |
ऑटो शो, व्यापार मेले |
|
एआरसी-एलसीडी |
घुमावदार एलसीडी स्प्लिसिंग स्क्रीन |
स्क्रीन के लिए अनुकूलित |
R2-R8 |
5-इंच पीयू कैस्टर |
आईपी20 |
प्रदर्शनी हॉल, वाणिज्यिक स्थान |
|
एआरसी-आउट |
आउटडोर किराये की एलईडी स्क्रीन |
स्वनिर्धारित |
R4-R10 |
5-इंच इन्फ्लैटेबल कैस्टर |
आईपी43 |
आउटडोर संगीत समारोह, पॉप-अप स्टोर
|
